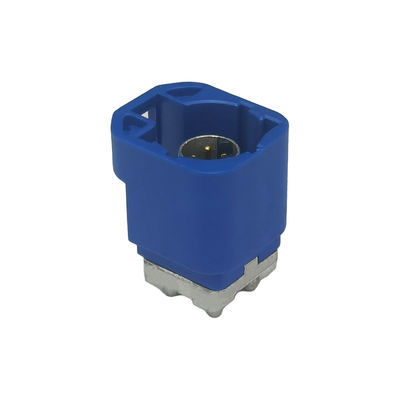

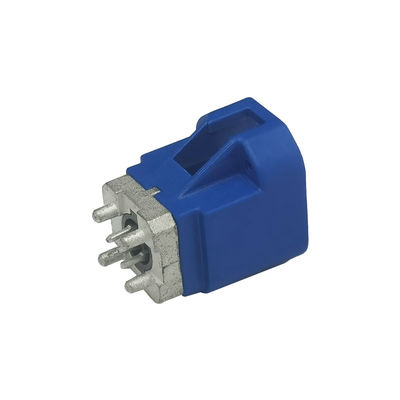

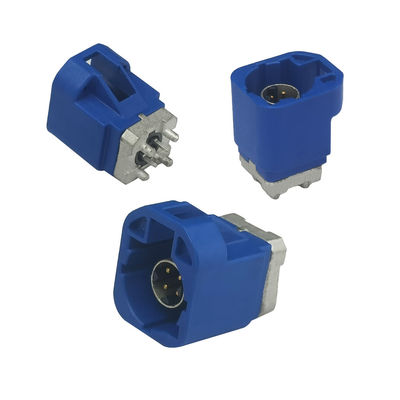

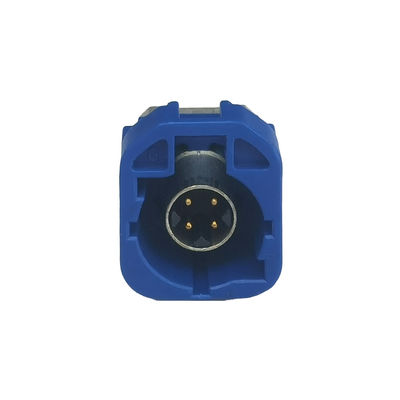

FAKRA HSD LVDS 4Pin PCB Mount 4 Контактный подключатель для автомобильного радио

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
Place of Origin China
Фирменное наименование LEADSIGN
Сертификация E-Mark
Model Number HSD PCB Connector
Minimum Order Quantity 20PCS
Цена Contact the seller
Packaging Details Giftbox size:260*220*80mm, 20PCS/CTN
Delivery Time 7~14 work days
Payment Terms L/C, T/T, Western Union
Supply Ability 200000PCS/Month

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Рабочее напряжение 60 v rms Тип установки Держатель PCB/Panel
Количество позиций Pin 4 ориентация Прямой тип
Операционная температура -40°C до +105°C Импеданс 100Ω
Услуги ODM OEM принимает МОК 20 шт.
Оставьте сообщение
Характер продукции

Описание продукта:

Это передовая цифровая система, которая специализируется на передаче дифференциальных сигналов низкого напряжения, эффективно блокируя помехи от перекрестного разговора и внешних источников.Эта полностью защищенная система взаимосвязи использует 100 Ом защищенных скрученных четырех кабелей для обеспечения оптимальной производительности.

Используя компоненты стандартной системы HSD, эти высокоскоростные соединители для передачи данных являются как экономически эффективными, так и надежными.HSD обычно используется в приложениях Ethernet и специально разработан для удовлетворения строгих требований автомобильной промышленности..

Специально разработанная для автомобильного рынка, система взаимодействия HSD идеально подходит для таких приложений, как LVDS-камеры, USB и IEEE 1394.застегивание, цветовые коды, и компактный размер, который соответствует мировым стандартам автомобильной промышленности.



Особенности:

Высокоскоростные данные (HSD) используют полностью защищенную систему взаимосвязи

Система HSD предназначена для работы на 100 Ω и может вмещать защищенные скрученные четырехкабели.

  • Механизм двойного блокирования для первичного и вторичного блокирования.
  • Используется метод скрещивания.
  • Высокая сила удержания кабеля.
  • Варианты кодирования на пластиковом корпусе предотвращают сбои в подключении.
  • Предотвращение повреждения контактных штифтов.


Технические параметры:

СДВ
Кодировка HSD+2 A.B.C.D.E.F.Z.
ПИН-код 4 сигнальных булава, 2 силовых
Кабель Например, Дакар 535, Дакар 636.
Объект упаковки по запросу
Электрические данные
Импеданс 100Ω
Диапазон частот в зависимости от типа кабеля DC до 6 ГГц
Сопротивление контакта сигнала ≤ 10 мΩ
Сопротивление внешнего контакта ≤ 7,5 мΩ
Испытательное напряжение 250 V rms
Рабочее напряжение 60 V rms
Механические данные
Циклы спаривания ≥ 25
Сила сопротивления ≤ 30 Н
Силы отвода ≥ 5N
Заключатель с удерживающей силой ≥ 110N
Данные об окружающей среде
Температурный диапазон от -40°C до +105°C

Применение:

Ключевые применения системы взаимосвязи HSD

Система HSD широко используется в различной автомобильной электронике, включая:

  • Телекоммуникационные отрасли, такие какрадиобазовые станции
  • Цифровая электроника для информационно-развлекательной деятельности, обеспечивающие развлечения и возможности подключения в транспортных средствах
  • Цифровые симметричные сети, позволяющий высокоскоростную передачу данных для передовых систем помощи водителю и других электронных компонентов
Совместимость с передовыми технологиями

Система взаимосвязи HSD предназначена для поддержки рядаUSBверсии, в том числе1.0,2.0, и3.0, а также другиеотраслевые стандартытакие какЛВДС,Ethernet,IEEE 1394 (Firewire), иГВФИЭта универсальность делает его очень гибким и надежным выбором для автомобильных приложений.



Кодировка HSD:

FAKRA HSD LVDS 4Pin PCB Mount 4 Контактный подключатель для автомобильного радио 0FAKRA HSD LVDS 4Pin PCB Mount 4 Контактный подключатель для автомобильного радио 1

Настройка:

Мы приветствуем запросы OEM и ODM, предлагая настраиваемые варианты для типов кабелей, типов разъемов и длины кабелей.Не стесняйтесь обращаться к нам за дополнительной помощью..

Поддержка и услуги:

  1. Заказы OEM и ODM приветствуются.
  2. Бесплатные образцы доступны; клиентам необходимо только оплатить курьерские сборы.
  3. Мы предлагаем гибкие логистические решения.
  4. Рассчитывайте на быструю доставку и исключительное обслуживание.
